Renvoi d'angle

Een krachtige vertanding, compacter voor een gelijk koppel.

NIDEC-GRAESSNER heeft meer dan 50 jaar ervaring in het ontwerpen en bouwen van tandwielkasten:

de krachtige haakse tandwielkast PowerGear, de HighSpeed Powergear special voor servo toepassingen,
de DynaGear, een hoogdynamische servo-hoektandwielkast,
de prijstechnisch interessantere DynaGear Economy,
de krachtige TwinGear voor de grotere koppels,
DesignGear, versnellingskasten of overbrengingen volgens individuele behoeften.

Bart Nuyts

Expert en renvoi d'angle

Des questions ? N’hésitez pas à me contacter.

+32 (0)14 28 58 20

B.nuyts@tas.be

Variations de produit

Choisissez une variante:

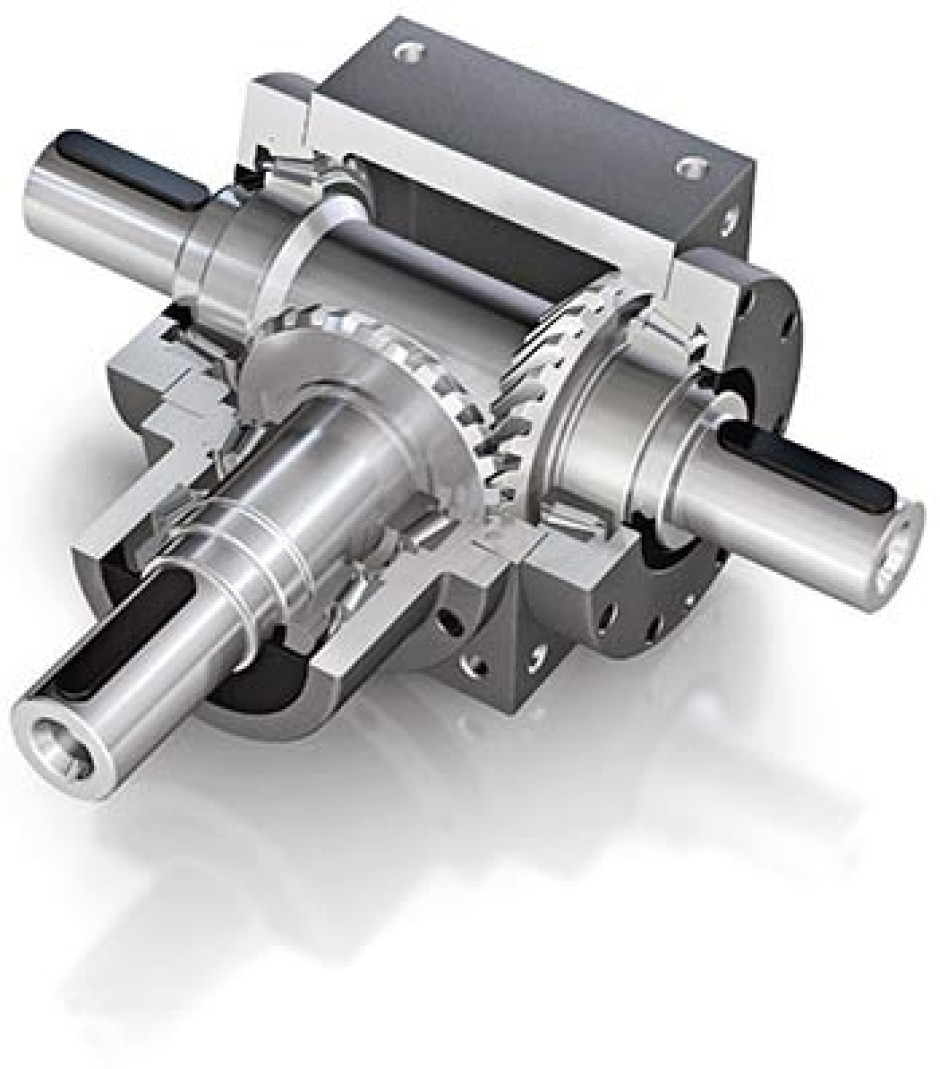

Powergear

Le renvoi d’angle compact à haut rendement.

  • Couple le plus élevé pour un faible encombrement.
  • Pour vitesses d’entraînements moyens.
  • Rapports de transmission de i = 1:1 à 5:1.
  • Couple jusqu’à 7.800 Nm.
  • Sortie sur arbre plein ou creux.
  • Fixation directe au moteur par bride ou par accouplement.
  • Une version X renforcée avec un rapport de 1:1.

Le PowerGear HS pour les applications dynamiques élevées et unités d’entraînement du servo.

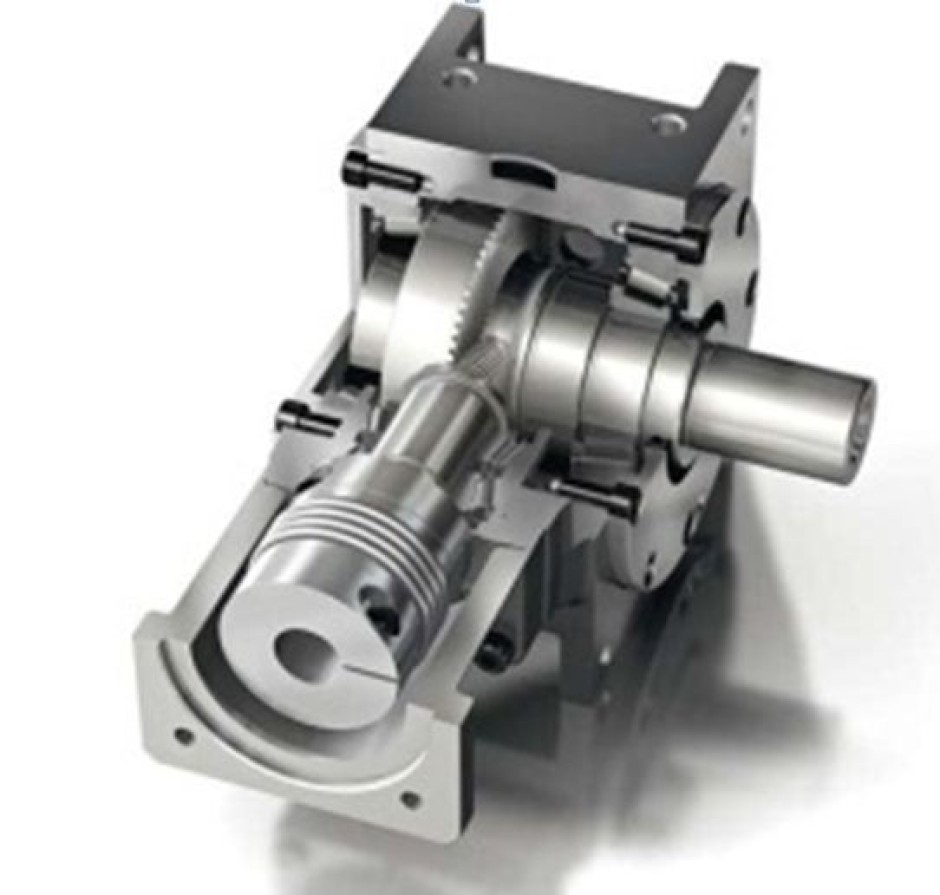

Dynagear

Le renvoi d’angle pour servomoteur à haut dynamique.

  • Vitesses d’entrée élevées pour des couples moyens à élevés.
  • Rapports i = 3:1 à 15:1 à un seul étage.
  • En deux étages jusqu’à 150:1.
  • Couple de roation jusqu’à 1.440 Nm.
  • Montage variable sur le moteur par bride et accouplement.
  • Faible jeu < 2 arc min.

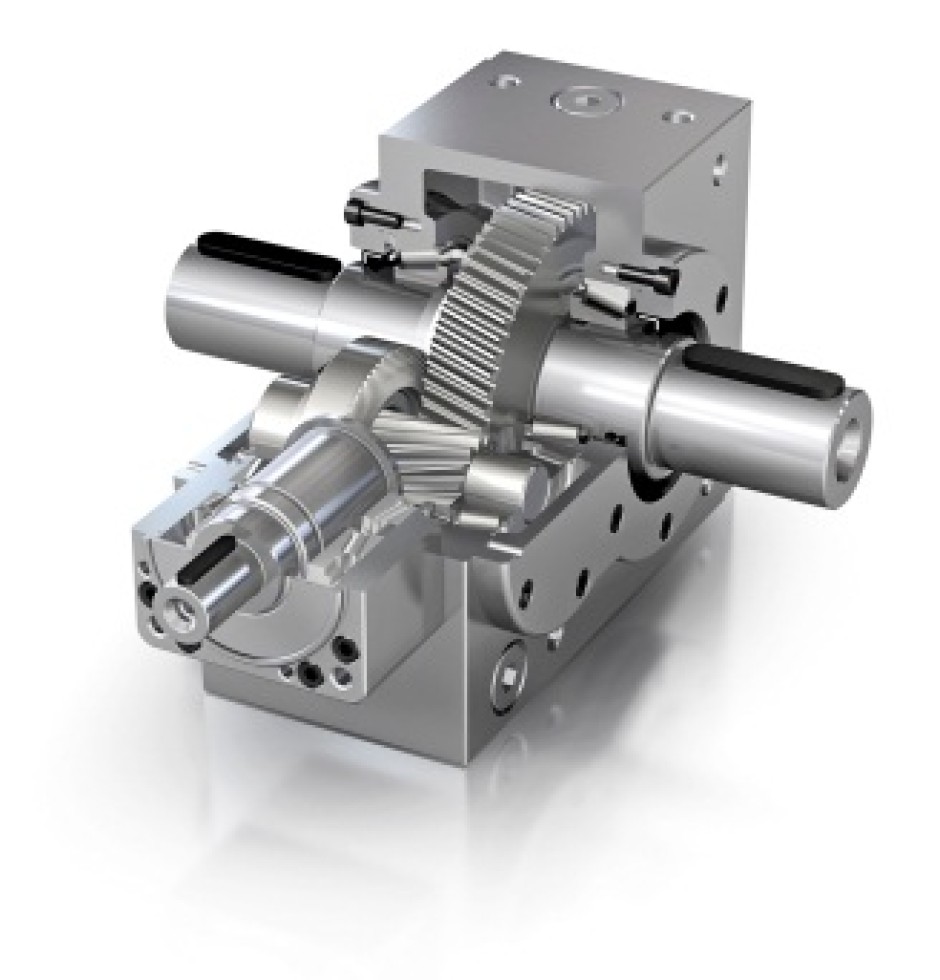

Twingear

L’engrenage hélicoïdal KS TWINGEAR est une boite de vitesses de haute performance et précision. Grace à sa construction ultra-plat, cette boîte de vitesses à deux étages effectue très bien dans n’importe quelle application, avec des ratios allant jusqu’à 75:1 de transmission. Grande rigidité de torsion de la KS TWINGEAR et le faible jeu d’assurer une transmission précise.

Ses principales caractéristiques sont:

  • Couple nominal sur la sortie d’un maximum de 7500 Nm.
  • Les ratios de transmission i= 15:1 à i= 75:1.
  • Convient pour des vitesses élevées de transmission.
  • Peut être monté directement sur le moteur ou à l’aide d’un accouplement.
  • Haute rigidité de torsion.
  • Particulièrement faible bruit.
  • Conception compacte.

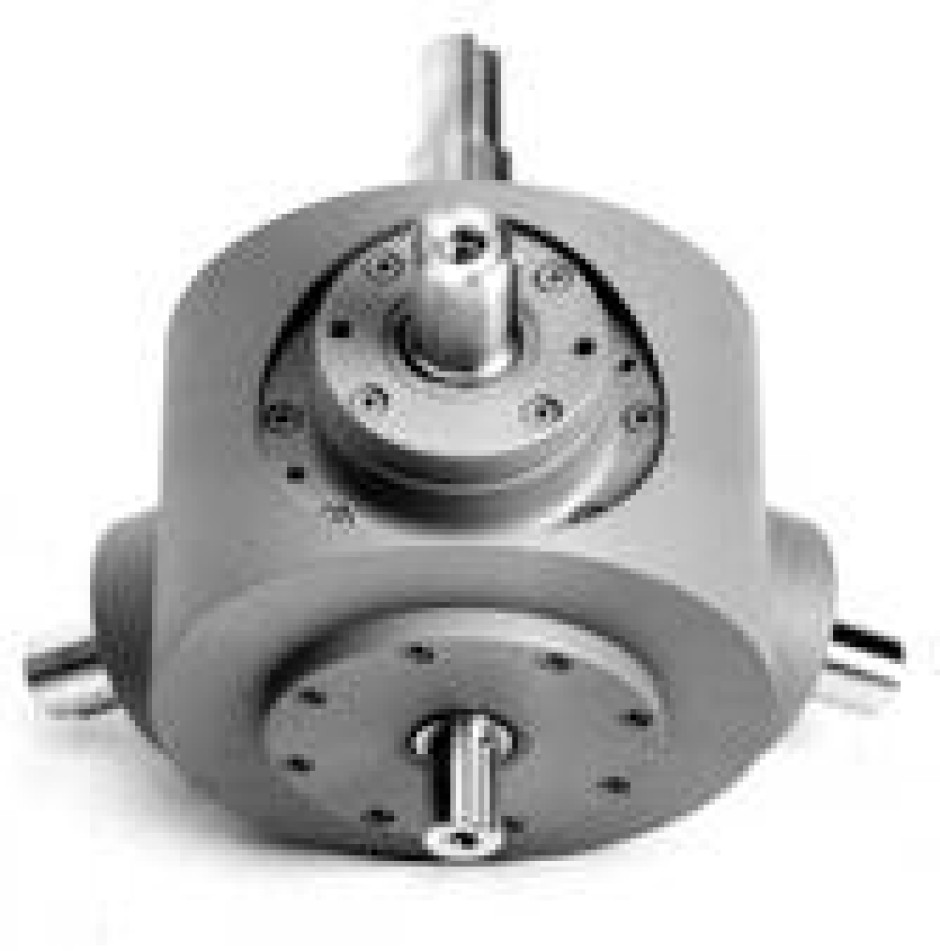

Designgear

Nous fournissons des boîtes de vitesse à vos besoins individuels, y compris la conception, le développement des dentures, la fabrication de prototypes, de nombreux essais et de la documentation, jusqu’à la livraison de la série.

Nos engrenages personnalisés comprennent:

● Engrenages coniques à une seule étape.
● Réducteurs avec joint labyrinthe, avec une efficacité de> 99%.
● Réducteurs à haute température pour des températures ambiantes jusqu’à 300 ° C.
● Pignons d’entraînement de scie.
● Pignons d’entraînement d’essai avec des vitesses de sortie de jusqu’à 12 000 min-1.
● Pignons doubles avec deux rapports de transmission.
● Engrenages robotiques.
● Engrenages cylindriques.
● Engrenages de haute précision.
● Et bien plus encore.

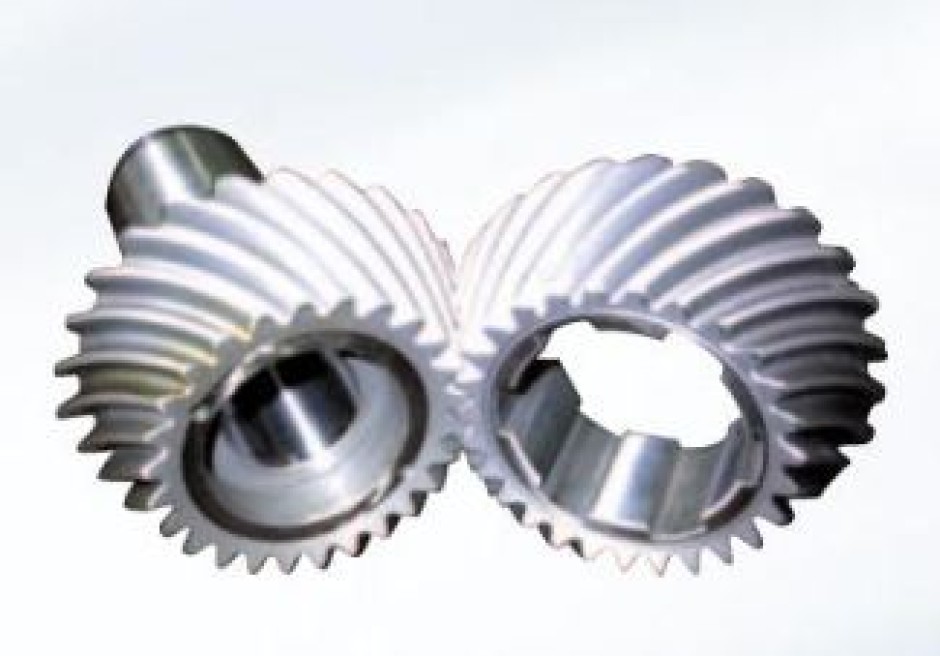

Bevelgear

Spiraal, hypoïde en Zerol BevelGears.

  • Standaard assortiment en op maat gemaakte ontwerpen.
  • Module ms tot 0,5 tot 12.
  • Diameters tot 410 mm.
  • As hoeken van 10 ° tot 170 °.
  • Meer dan 50 jaar ervaring.
  • Wij produceren op maat van uw tekening of adviseren u over mogelijke alternatieven.
  • Tandflanken in gefreesde of geslepen uitvoering
